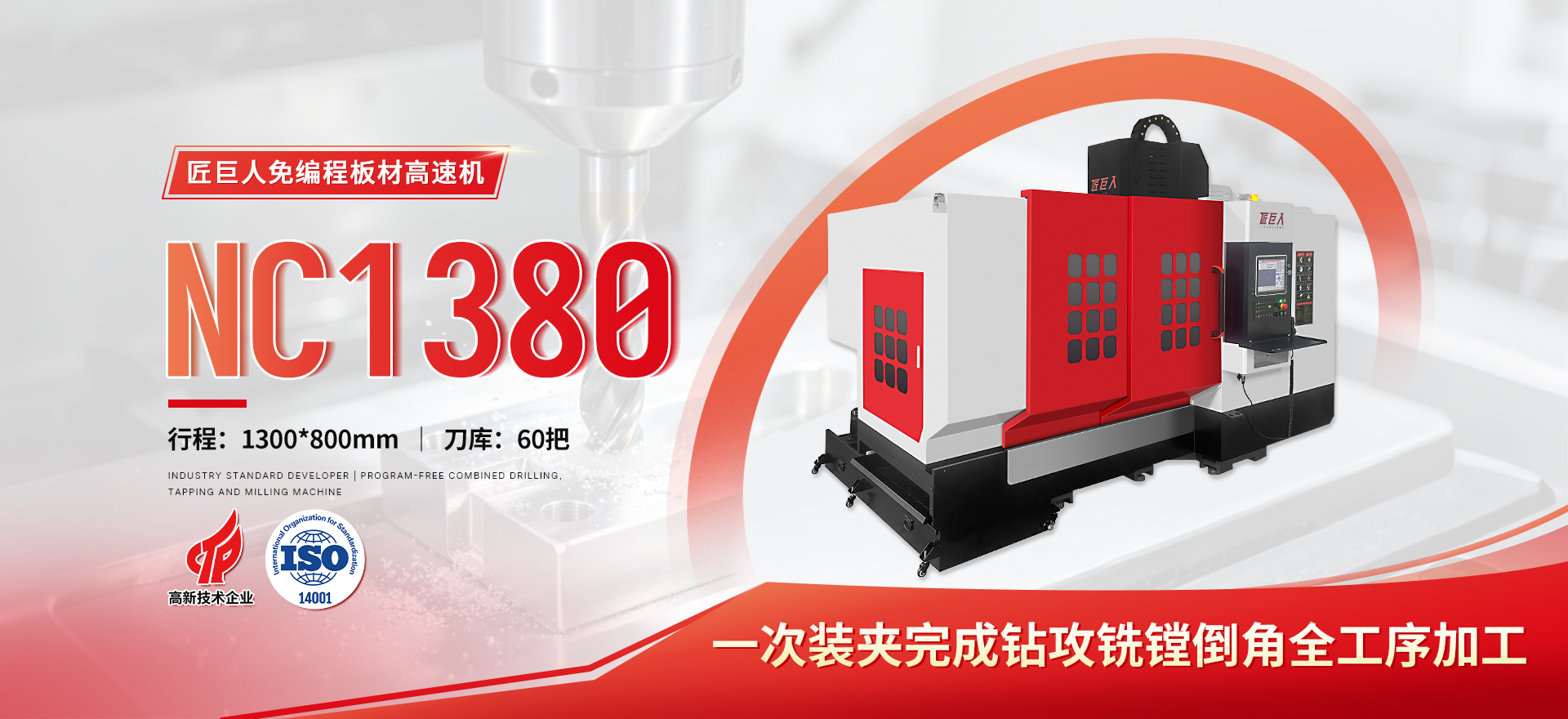

免编程NC1380
服务热线：13378649067
产品参数
|
Product parameters
| NC1380参数表（铸铁床身） | ||
| 项目 Project | 参数 Technical | |
| 操作系统 Operation system | 控制系统 Control system | 匠巨人免编程控制系统软件V1.0 |
| 手轮 Hand wheel | 四轴脉冲 | |
| 系统分辨率 System resolution | 0.001mm | |
| 重复定位精度 Repeat positioning | 300±0.008mm | |
| 行程 Stroke | X 轴行程 Stroke for X axis | 1300mm |
| Y 轴行程 Stroke for Y axis | 800mm | |
| Z 轴行程 Stroke for Z axis | 500mm | |
| 过龙门高度 Crossing the height of the dragon gate | 430mm | |
| 过龙门宽度 Crossing the width of the dragon gate | 880mm | |
| 主轴端面离台面距离 Distance between spindle end face and table | 170-670mm | |
| 工作台 Table | 工作台尺寸 Table size | 1300*800mm |
| 最大荷重 Max load | 800kg | |
| T 槽 T-slot | 6-18T | |
| 主轴 Spindle | 主轴形式 Spindle form | BT40 |
| 主轴转速 Spindle speed | 6000rmp/min | |
| 主轴电机 Spindle motor | 15KW | |
| 移动速度 Moving speed | 最高切削进给速度 Maximum cutting feed speed | 6000mm/min |
| X/Y/Z 轴移动速度 X/Y/Z moving speed | 24/24/12m/min | |
| 三轴导轨/丝杆 Three axis guide / rail | X/Y/Z轴丝杆 X/Y/Z axis | 40滚珠丝杆 |
| X/Y/Z 轴导轨 X/Y/Z axis | 45滚柱重型导轨 | |
| 轴承 Bearing | 角接触轴承 | |
| 驱动电机 Power of motor | X/Y/Z 轴 X/Y/Z axis | 总线绝对值伺服电机(Z轴带刹车) |
| 润滑冷却 Lubricating system | 润滑系统 Lubricating system | 自动注油 |
| 冷却方式 Cooling method | 水/气冷却 | |
| 其他配置 Other configuration | 气压需要 Air pressure | 7kg/cm² |
| 电压 Voltage | AC380V | |
| 总功率 Cross power | 25KW | |
| 钣金 plate | 半封闭 | |
| 重量 weight | 约6.5T | |
| 机床外形尺寸 Machine size | 3500*2800*2600mm | |
| 高配 Deluxe | 刀库 ATC | 高速伺服刀库60T |
| 双螺杆排屑 | ||
| 中心出水 | ||
| 注：我司因技术研究需要，保有随时修改技术参数的权利，变更时恕不另行通知。 | ||
